Vejiga acumuladora serie NXQ

Name: Vejiga acumuladora serie NXQ
Rating: 5 (99 reviews)

La vejiga acumuladora de la serie NXQ es un elemento crítico de almacenamiento de energía en los sistemas hidráulicos, principalmente responsable de absorber las fluctuaciones de energía y liberar energía para facilitar el funcionamiento del sistema.

Solicitar cotización >

ANTERIOR:No hay artículo anterior SIGUIENTE:Vejiga acumuladora tipo PED

Funciones principales
1. Almacenamiento de energía: cuando la bomba hidráulica presuriza el sistema, la vejiga del acumulador se deforma, comprimiendo el nitrógeno interno (u otro gas comprimido) para almacenar energía.
2. Estabilización de presión: cuando la presión del sistema cae, la vejiga del acumulador rebota, liberando el gas comprimido para reponer el aceite hidráulico y mantener la presión del sistema cerca del valor establecido.
3. Compensación de capacidad: Compensa los cambios de volumen causados por el movimiento de componentes como tuberías y vástagos de pistón en el sistema.
4. Absorción de pulsos: En los sistemas hidráulicos, la apertura o cierre de válvulas solenoides genera choques instantáneos (pulsos). La vejiga acumuladora absorbe eficazmente estos impactos, protegiendo los componentes del sistema.

Medio de trabajo:
1. Dentro de la vejiga acumuladora: normalmente llena de nitrógeno (N2), a veces otros gases inertes.
2. Fuera de la vejiga acumuladora: Lleno de aceite hidráulico (Y), emulsión (R) o agua-glicol (EG), etc.
3. Material: La carcasa exterior suele estar hecha de acero 20#, acero inoxidable 35CrMo o 316L. El cuerpo de la vejiga del acumulador suele estar hecho de caucho resistente al aceite de alta resistencia, con resistencia al aceite, resistencia a ácidos y álcalis, resistencia al calor y deformación mínima.
4. Estándares: Cumple con el estándar HG2331 (estándar europeo) y es aplicable a estándares como GB/T 20663-2017.

Modelos y estructuras comunes:
Esta serie incluye varios modelos con diferentes capacidades (de 0,4L a 200L). Las estructuras comunes incluyen el Tipo A (puerto pequeño) y el Tipo AB (puerto grande). Los métodos de conexión incluyen brida (F) y rosca (L). Las designaciones de modelos suelen incluir información como capacidad, presión nominal y método de conexión.

Descripción de Producto

Podemos diseñar y desarrollar de acuerdo a las necesidades de nuestros clientes para satisfacer los requerimientos de diferentes clientes.

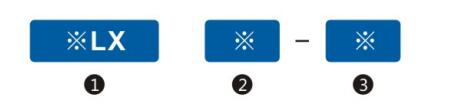

Designaciones de modelos

1. Volumen de la vejiga: 0,4-100 L
2. Longitud de la vejiga: 74-1880 mm
3. Tipo de estructura: Tipo A

Especificaciones del producto

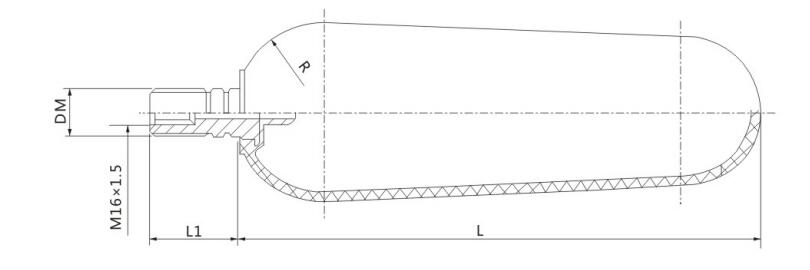

Dimensión general

1. Tabla de parámetros de vejiga del acumulador de la serie NXQ

Serie (Φ)	Volumen (L)	DM	L (mm)	L2 (mm)	R (mm)
89	0,4	M24×1,5	74	44	38,5
89	0,63	M24×1,5	144	44	38,5
89	1	M24×1,5	250	44	38,5
114	1	M24×1,5	150	44	49
152	1.6	M30×1,5	144	49	66
152	2.5	M30×1,5	206	49	66
152	4	M30×1,5	312	49	66
152	6.3	M30×1,5	486	49	66
219	10	M30×1,5	365	60	95
219	16	M30×1,5	569	60	95
219	20	M30×1,5	700	60	95
219	25	M30×1,5	877	60	95
219	32	M30×1,5	1110	60	95
219	40	M30×1,5	1405	60	95
219	50	M30×1,5	1735	60	95

2. Tabla de parámetros de vejiga del acumulador de la serie NXQ

Serie (Φ)	Volumen (L)	DM	L (mm)	L2 (mm)	R (mm)
299	20	M30×1,5	380	70	131
299	25	M30×1,5	470	70	131
299	40	M30×1,5	740	70	131
299	50	M30×1,5	950	70	131
299	63	M30×1,5	1180	70	131
299	80	M30×1,5	1480	70	131
299	100	M30×1,5	1880	70	131
299	150	M30×1,5	2815	70	131
