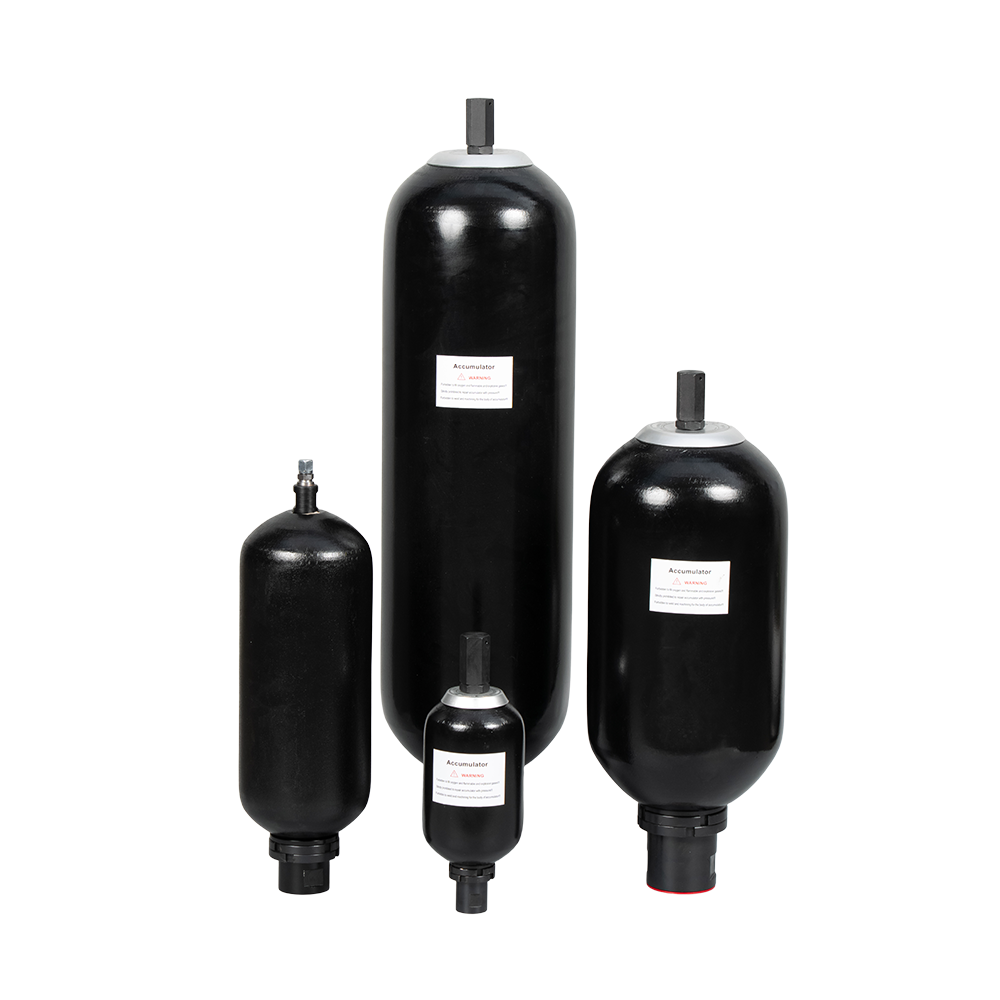

Acumulador de vejiga tipo PED

Los acumuladores de vejiga de tipo PED se refieren a los acumuladores de vejiga que cumplen con la Directiva PED de la UE (2014/68/UE). Estos acumuladores suelen constar de una carcasa exterior de acero y una vejiga elástica interna (normalmente hecha de caucho o material polimérico). La vejiga divide el espacio interno en una cámara de llenado de fluido y una cámara de gas prepresurizado (como nitrógeno). A diferencia de los acumuladores ordinarios, deben someterse a una certificación independiente de terceros (organismo notificado) y llevar la marca CE, lo que demuestra su cumplimiento de las normas de seguridad de la UE.

Solicitar cotización >

ANTERIOR:Acumulador de vejiga serie NXQ SIGUIENTE:Acumulador de vejiga de acero inoxidable

Características
1. Estructura: Estructura de apertura inferior, estructura de apertura superior.
2. Método de fijación: Fijación de abrazaderas o soportes.
3. Método de instalación: Se prefiere la instalación vertical.
4. Medio de trabajo: Aceite hidráulico, emulsión.
5. Temperatura de diseño: -10°C a +70°C.
6. Gas de llenado de vejiga: Nitrógeno.

Producto
Descripción

Podemos diseñar y desarrollar de acuerdo a las necesidades de nuestros clientes para satisfacer los requerimientos de diferentes clientes.

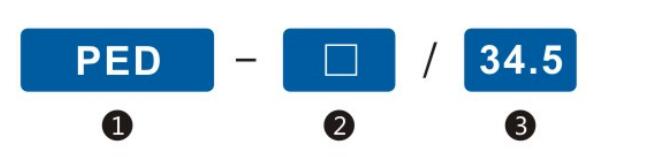

Designaciones de modelos

1. Acumuladores estándar europeos
2. Volumen nominal (L)
3. Presión nominal (MPa): 34,5 MPa

Especificaciones del producto

Código y tamaño del modelo

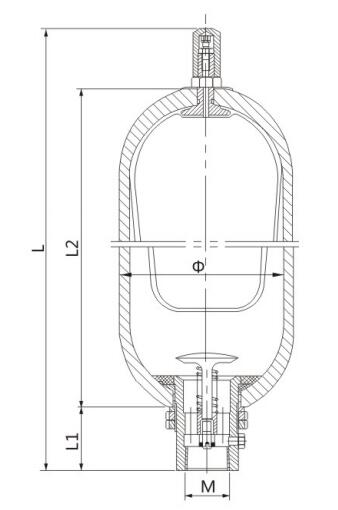

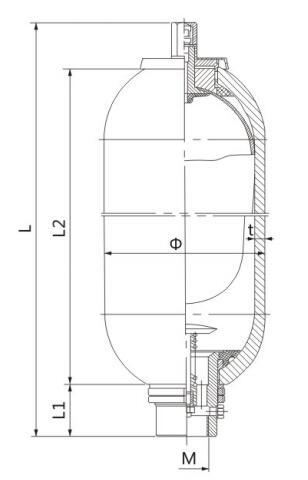

Construcción repetitiva inferior	Construcción repetitiva superior

Código modelo	Presión (MPa)	Volumen (L)	Peso (kg)	Tamaño Φ (mm)	Talla L1 (mm)	Talla L2 (mm)	Talla L (mm)	Talla M
PED1/34,5	34,5	1	5.5	Φ114	47	197	302	G3/4
PED2/34,5	34,5	2	6	Φ114	47	315	445	G3/4
PED4/34.5	34,5	4	11	Φ168	63	315	447	G1¹/₄
PED6/34.5	34,5	6	15,5	Φ168	63	410	532	G1¹/₄
PED10/34.5	34,5	10	37	Φ229	86	427	551	G2
PED15/34.5	34,5	15	49	Φ229	86	582	726	G2
PED20/34.5	34,5	20	61	Φ229	86	737	881	G2
PED24/34.5	34,5	24	70	Φ229	86	857	1001	G2
PED32/34.5	34,5	32	95	Φ229	86	1107	1257	G2
PED40/34.5	34,5	40	105	Φ229	86	1354	1498	G2
PED50/34,5	34,5	50	117	Φ229	86	1663	1807	G2
