Vejiga acumuladora tipo PED

Las vejigas de acumuladores de tipo PED se refieren a las vejigas de goma internas (sacos) de los acumuladores hidráulicos que cumplen con la Directiva Europea de Equipos a Presión (PED). Estos acumuladores de tipo vejiga se utilizan habitualmente para almacenar y liberar energía en sistemas hidráulicos y son especialmente adecuados para los mercados de la UE y el EEE.

Solicitar cotización >

ANTERIOR:Vejiga acumuladora serie NXQ SIGUIENTE:No next product

Definición básica

Una vejiga acumuladora tipo PED es un componente hidráulico que cumple con los estándares de seguridad de la directiva EU PED 2014/68/UE. Su estructura principal consta de una carcasa exterior de acero y una vejiga interna (sac) hecha de caucho de nitrilo (NBR) u otro material elastómero. La vejiga se llena con nitrógeno prepresurizado y externamente con aceite hidráulico. Almacena energía mediante la deformación elástica de la vejiga.

Características clave

1. Alta seguridad y cumplimiento: las vejigas acumuladoras tipo PED deben someterse a rigurosas evaluaciones de calificación para garantizar la seguridad y confiabilidad en entornos operativos de alta presión. Los productos suelen llevar la marca CE.

2. Formas estructurales: Se dividen principalmente en dos formas estructurales: Tipo A (pequeño calibre) y Tipo AB (gran calibre). El tipo A es adecuado para diámetros de tuberías de aceite hidráulico más pequeños, mientras que el tipo AB es adecuado para diámetros de tuberías de aceite hidráulico más grandes.

3. Medio de trabajo y temperatura aplicable: adecuado para medios como aceite hidráulico, emulsiones y agua industrial. El rango de temperatura de funcionamiento suele estar entre -20℃ y +93℃.

Escenarios de aplicación

Las vejigas acumuladoras tipo PED se utilizan ampliamente en sistemas hidráulicos, sistemas neumáticos, sistemas de almacenamiento de energía y sistemas de suspensión de vehículos. Amortiguan eficazmente las pulsaciones de presión en los sistemas hidráulicos, previenen los choques hidráulicos, mantienen el equilibrio de presión del sistema y compensan las fugas de capacidad.

Recomendaciones de selección

Al comprar una vejiga acumuladora tipo PED, generalmente se deben considerar los siguientes parámetros:

1. Volumen nominal: De 0,4L a 250L.

2. Presión nominal: Comúnmente disponible en 10 MPa, 20 MPa y 31,5 MPa (330 bar).

3. Método de conexión: Incluye conexiones roscadas (NPT, SAE) y conexiones de brida (G, F).

Producto
Descripción

Podemos diseñar y desarrollar de acuerdo a las necesidades de nuestros clientes para satisfacer los requerimientos de diferentes clientes.

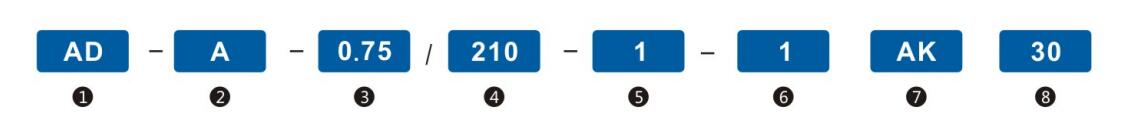

1. Código de serie:

Acumuladores de diafragma soldados

2. Construcția:

A--Recargable (M28X1,5)

B--Completamente sellado¹

3. Volumen nominal (L)

4. Presión de trabajo permitida (Bar)

5. Material de la carcasa:

1--Acero de carbono

6. Código del material del diafragma:

Caucho de 1-nitrilo butadieno (NBR)

Caucho de nitrilo butadieno hidrogenado (HNBR) 2-²

Caucho de isopreno 3-isobutileno (IIR)²

Caucho de 7-epiclorhidrina (ECO)²

7. Conexión estándar del lado líquido AK o AB³

8. Presión de precarga de nitrógeno a 20°C (Bar)¹

Nota:

(1) Sólo para pedidos al por mayor de Tipo A y Tipo B;

(2) Sólo para pedidos al por mayor;

(3) Los conectores no estándar requieren consulta por separado;

Los acumuladores de diafragma soldados utilizan carcasa estampada de acero. Tienen dos tipos según el lado del gas: Recargables y completamente sellados.

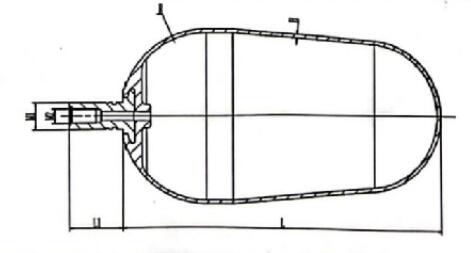

Especificaciones del producto

Serie	Especificación	L	R	M1	L1	M2	H	Peso (kg)	Peso del producto de 50 cabezas (kg)
Estándar europeo	E4L	240	73	22-7/8	54	1/2	2.8	0,505
Estándar europeo	E5L	310	73		54		2.8	0,56
Estándar europeo	E6L	360	73		54		2.8	0,58
Estándar europeo	114/1,5L	200	49		54		2	0,34
Estándar europeo	114/2,5L	320	49		54		2	0,48
Estándar europeo	114/4L	380	49		54		2	0,54
Estándar europeo	114/6L	660	49		54		2	0,75
Estándar europeo	D12L	410	101		60		3	1.18	2.02
Estándar europeo	D15L	457	101		60		3	1.23	2.07
Estándar europeo	D20L	612	101		60		3	1,58	2.42
Estándar europeo	D24,5L	735-750	101		60		3	1.7	2,54
Estándar europeo	D32L	1000	101		60		3	2.5	3.34
Estándar europeo	D35L	1060	101		60		3	2.7	3.54
Estándar europeo	D40L	1230	101		60		3	2.9	3.74
Estándar europeo	D42L	1258	101		60		3	2.9	3.74
Estándar europeo	D50L	1538	101		60		3	3.5	4.34
Estándar europeo	D53L	1600	101		60		3	3.7	4.54
