Acumulador de vejiga de acero inoxidable

Un acumulador de vejiga de acero inoxidable es un dispositivo de almacenamiento de energía utilizado en sistemas hidráulicos. Utiliza la compresibilidad de un gas (generalmente nitrógeno) para almacenar y liberar energía, principalmente para estabilizar la presión del sistema hidráulico, absorber choques y proporcionar compensación de energía.

Solicitar cotización >

ANTERIOR:Acumulador de vejiga tipo PED SIGUIENTE:No next product

Estructura central
La estructura básica de un acumulador de vejiga de acero inoxidable consta de tres partes:
1. Carcasa: Generalmente hecha de tubos de acero inoxidable 304 o 316 sin costura, tiene una excelente resistencia a altas temperaturas y a la corrosión (por ejemplo, resistencia a ácidos, álcalis y niebla salina), lo que la hace particularmente adecuada para entornos corrosivos y de alta temperatura.
2. Vejiga: Ubicada dentro de la carcasa, está hecha de caucho resistente al aceite o caucho fluorado. La vejiga está llena de nitrógeno (u otro gas inerte) y el exterior está lleno de aceite hidráulico.
3. Dispositivo antiextrusión: Ubicado entre la vejiga y la superficie de contacto de la carcasa, evita que el aceite a alta presión exprima la vejiga. Las formas comunes incluyen válvulas de aceite o rejillas protectoras.

Principio de funcionamiento
Los acumuladores de vejiga de acero inoxidable logran la conversión de energía mediante la interacción de líquido y gas:
1. Proceso de almacenamiento de energía (carga): cuando la presión en el sistema hidráulico excede la presión del gas nitrógeno precargado en la vejiga, el aceite hidráulico es forzado a ingresar al acumulador, comprimiendo la vejiga y reduciendo su volumen, aumentando así la presión. La energía se almacena en la vejiga en forma de gas comprimido.
2. Proceso de liberación de energía: cuando la presión del sistema cae, el gas nitrógeno a alta presión en su interior se expande, empujando el aceite hidráulico fuera del acumulador para reponer la energía que necesita el sistema, manteniendo así la estabilidad del sistema.

Características principales
1. Fuerte resistencia a la corrosión: gracias a su carcasa exterior de acero inoxidable, tiene una excelente resistencia a altas temperaturas y a la corrosión, lo que permite un funcionamiento estable a largo plazo en entornos hostiles.
2. Ligero: en comparación con los acumuladores de acero tradicionales, los acumuladores de vejiga de acero inoxidable tienen una mayor resistencia específica, son más livianos, tienen una estructura compacta y son fáciles de instalar y mantener.
3. Amplia gama de aplicaciones: Ampliamente utilizado en prensas hidráulicas, máquinas de moldeo por inyección, mecanismos de gobierno de barcos, maquinaria de construcción y otros equipos, principalmente para amortiguar cargas de impacto, compensar la presión y almacenar energía. Instrucciones para realizar pedidos: Póngase en contacto con nosotros si tiene algún requisito especial.

Producto
Descripción

Podemos diseñar y desarrollar de acuerdo a las necesidades de nuestros clientes para satisfacer los requerimientos de diferentes clientes.

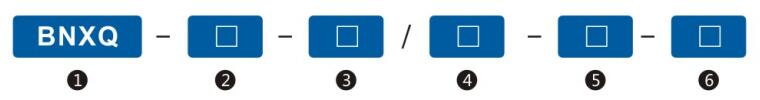

Designaciones de modelos

1. Acumuladores de vejiga de acero inoxidable

2. Construcción
A: Apertura pequeña B: Apertura grande

3. Volumen nominal (L)

4. Presión nominal (MPa)

5. Puerto hidráulico
L: Roscado F: Bridado

6. Medio
Y: Aceite hidráulico
R: Emulsión
N: Segundo Grupo Medio

Especificaciones del producto

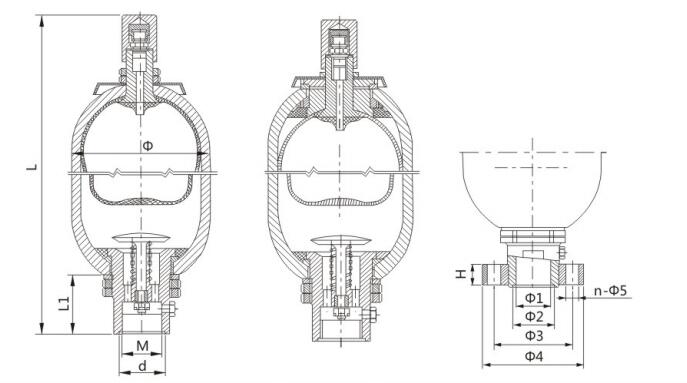

Código y tamaño del modelo

Código modelo	Presión nominal (MPa)	Volumen nominal (L)	M	d	Φ1	Φ2	Φ3	Φ4	n-Φ5	L1	H	Hilo (L)	Brida (F)	-	Peso (kg)
BNXQ-A-0,4/-L(F)-	10	0,4	M27×2	/	22	30	85	115	4-Φ17	52	22	260	270	89	3/3
BNXQ-A-0,63/-L(F)-	10	0,63	M27×2	/	22	30	85	115	4-Φ17	52	22	315	325	89	3,5/3,5
BNXQ-A-1/-L(F)-	10	1	M27×2	/	22	30	85	115	4-Φ17	52	22	430	440	89	4,5/4,5
BNXQ-A-1/-L(F)-	10	1	M27×2	/	22	30	85	115	4-Φ17	52	22	330	340	114	5/5,5
BNXQ-A-1.6/-L(F)-	10	1.6	M27×2	/	22	30	85	115	4-Φ17	52	22	365	380	114	11/12,5
BNXQ-A-2.5/-L(F)-	10	2.5	M42×2	50	42	50	97	130	6-Φ17	66	28	430	445	152	14/15
BNXQ-A-4/-L(F)-	10	4	M42×2	50	42	50	97	130	6-Φ17	66	28	540	555	152	16/18,5
BNXQ-A-6.3/-L(F)-	10	6.3	M42×2	50	42	50	97	130	6-Φ17	66	28	710	725	152	22/25,5
BNXQ--10/-L(F)-*	10	10	M60×2	70	55	65	125	160	6-Φ21	90	32	650	665	219	39/48
BNXQ--16/-L(F)-*	10	16	M60×2	70	55	65	125	160	6-Φ21	90	32	860	875	219	54/63
BNXQ--20/-L(F)-*	10	20	M60×2	70	55	65	125	160	6-Φ21	90	32	985	1000	219	62/72
BNXQ--25/-L(F)-*	10	25	M60×2	70	55	65	125	160	6-Φ21	90	32	1160	1175	219	74/84
BNXQ--32/-L(F)-*	10	32	M60×2	70	55	65	125	160	6-Φ21	90	32	1400	1415	219	90/101
BNXQ--40/-L(F)-*	10	40	M60×2	70	55	65	125	160	6-Φ21	90	32	1680	1695	219	108/119
BNXQ--20/-L(F)-*	20	20	M60×2	70	55	65	125	160	6-Φ21	90	32	680	695	219	80/91
BNXQ--25/-L(F)-*	20	25	M60×2	70	55	65	125	160	6-Φ21	90	32	770	785	219	90/102,5
BNXQ--40/-L(F)-*	20	40	M72×2	80	70	80	150	200	6-Φ26	106	40	1050	1065	299	118/136
BNXQ--50/-L(F)-*	20	50	M72×2	80	70	80	150	200	6-Φ26	106	40	1230	1245	299	138/159,5
BNXQ--63/-L(F)-*	20	63	M72×2	80	70	80	150	200	6-Φ26	106	40	1470	1485	299	171/197
BNXQ--80/-L(F)-*	20	80	M72×2	80	70	80	150	200	6-Φ26	106	40	1810	1825	299	213/246
BNXQ--100/-L(F)-*	20	100	M72×2	80	70	80	150	200	6-Φ26	106	40	2190	2205	299	253/293
BNXQ--150/-L(F)-*	20	150	M72×2	80	70	80	150	200	6-Φ26	106	40	3125	3140	299	335/393
BNXQ--63/-L(F)-*	20	63	M85×2	95	83	95	170	230	6-Φ26	110	40	1170	1185	351	170/185,5
BNXQ--80/-L(F)-*	20	80	M85×2	95	83	95	170	230	6-Φ26	110	40	1395	1410	351	206/225
BNXQ--100/-L(F)-*	20	100	M85×2	95	83	95	170	230	6-Φ26	110	40	1660	1675	351	250/273
BNXQ--125/-L(F)-*	20	125	M85×2	95	83	95	170	230	6-Φ26	110	40	1990	2005	351	304/332
BNXQ--150/-L(F)-*	20	150	M85×2	95	83	95	170	230	6-Φ26	110	40	2310	2325	351	356/389
BNXQ--160/-L(F)-*	20	160	M85×2	95	83	95	170	230	6-Φ26	110	40	2450	2465	351	379/414
BNXQ--180/-L(F)-*	20	180	M85×2	95	83	95	170	230	6-Φ26	110	40	2700	2715	351	420/459
BNXQ--200/-L(F)-*	20	200	M85×2	95	83	95	170	230	6-Φ26	110	40	2980	2995	351	466/509
