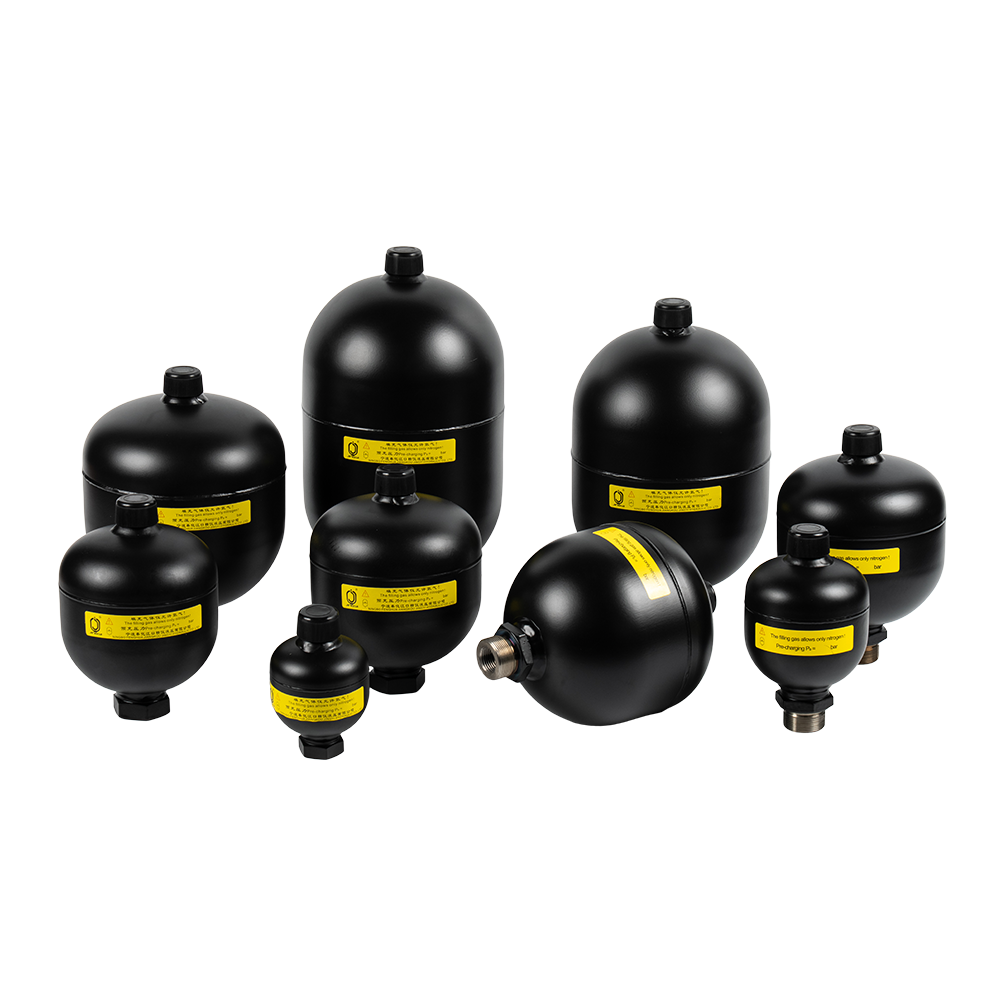

Acumulador de diafragma

Un acumulador de diafragma es un dispositivo mecánico que almacena y libera energía utilizando la Ley de Boyle (la compresibilidad de los gases). Su estructura central es un diafragma hecho de un material flexible (generalmente caucho) que separa completamente la cámara de líquido de la cámara de gas dentro del recipiente.

Solicitar cotización >

ANTERIOR:No previous product SIGUIENTE:Acumulador de pistón

Principio básico de trabajo
El funcionamiento de un acumulador de diafragma se basa en la relación de cambio de volumen entre gas y líquido:
1. Almacenamiento de energía (carga): cuando aumenta la presión en el sistema hidráulico, el líquido es forzado a ingresar a la cámara de líquido del acumulador.
La entrada de líquido obliga al diafragma flexible a moverse hacia la cámara de gas, comprimiendo el gas (generalmente nitrógeno) en el otro lado del diafragma.
Debido a la compresión del gas, se almacena energía potencial (energía de compresión).
2. Liberación de energía (Liberación): cuando la presión del sistema disminuye (por ejemplo, cuando un cilindro hidráulico necesita moverse rápidamente), la presión interna del gas empuja el diafragma nuevamente a su forma original.
La elasticidad del diafragma expande el gas comprimido, empujando el líquido nuevamente hacia el sistema hidráulico para reponer la demanda de flujo instantáneo.

Funciones de los acumuladores hidráulicos
Un componente indispensable en la tecnología hidráulica y de fluidos. Tiene muchos usos en circuitos hidráulicos, tales como:
1) ahorro de potencia motriz;

2) almacenamiento de energía;

3) amortiguar los choques de presión;

4) reducir la pulsación de presión de la bomba;

5) mantener una presión constante.

Todas estas funciones pueden realizarse mediante acumuladores hidráulicos, lo que produce beneficios especiales como: mayor productividad y eficiencia general, funcionalidad mejorada, vida útil prolongada, mayor seguridad y menores costos de operación y mantenimiento.

Producto
Descripción

Podemos diseñar y desarrollar de acuerdo a las necesidades de nuestros clientes para satisfacer los requerimientos de diferentes clientes.

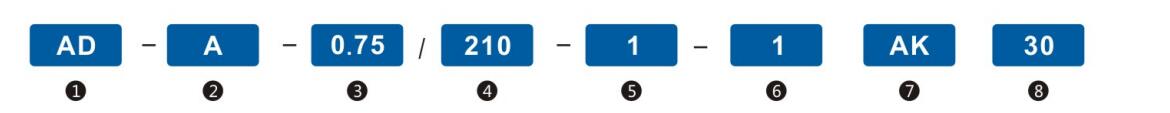

Designaciones de modelos

1. Código de serie:
Acumuladores de diafragma soldados

2. Construcția:
R: (M28X1,5) Recargable
B: Completamente sellado¹

3. Volumen nominal (L)

4. Presión de trabajo permitida (Barra)

5. Material de la carcasa:
1--Acero de carbono

6. Código del material del diafragma:
Caucho de 1-nitrilo butadieno (NBR)
Caucho de nitrilo butadieno hidrogenado (HNBR) 2-²
Caucho de isopreno 3-isobutileno (IIR)²
Caucho de 7-epiclorhidrina (ECO)²

7. Conexión estándar del lado líquido AK o AB³

8. Presión de precarga de nitrógeno a 20°C (Bar)¹

Nota:
(1) Sólo para pedidos al por mayor de Tipo A y Tipo B;
(2) Sólo para pedidos al por mayor;
(3) Para conectores no estándar, consulte por separado.
Los acumuladores de diafragma soldados utilizan carcasa estampada de acero. Tienen dos tipos según el lado del gas: Recargables y completamente sellados.

Especificaciones del producto

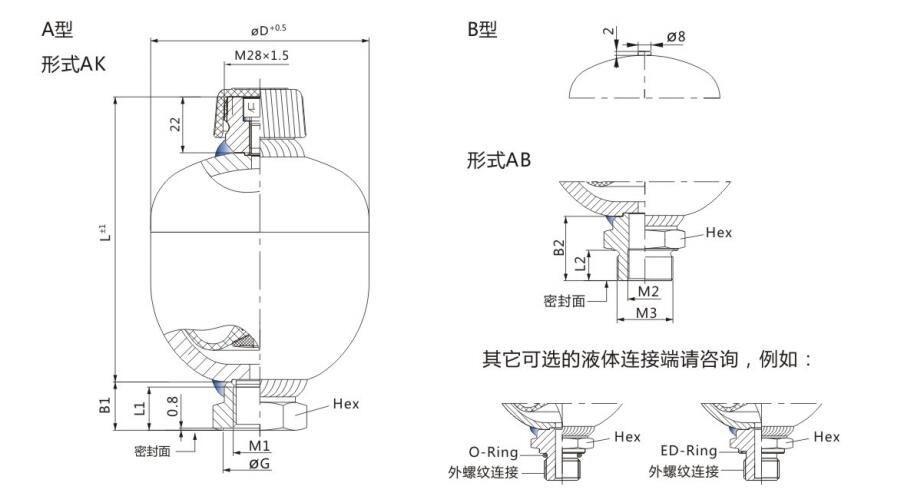

Código y tamaño del modelo

Volumen nominal (L)	Relación de compresión p₂:p₀	Serie	Presión de trabajo permitida (bar)	L (mm)	ΦD (mm)	Peso (kg)	Desplazamiento	Conexión de fluido estándar
								AK					AB
								M1 (ISO228)	ΦG (mm)	L1 (mm)	B1 (mm)	Hex SO	M2 (ISO228)	M3	L2 (mm)	B2 (mm)	Hex SO
0,075	8:01	210	210	91	65	0,7	38/95/150	G1/2	Φ29	16	18	32	No proporcionado	-	-	-	-
0,075	8:01	250	250	91	65	0,7	38/95/150	G1/2	Φ29	16	18	32	No proporcionado	-	-	-	-
0,16	8:01	210	210	96	75	0,9	38/95/150	G1/2	Φ29	16	18	32	No proporcionado	-	-	-	-
0,16	8:01	250	250	96	75	0,9	38/95/150	G1/2	Φ29	16	18	32	No proporcionado	-	-	-	-
0,25	8:01	100	100	106	80	0,8	38/95/150	G1/2	Φ29	16	18	32	No proporcionado	-	-	-	-
0,25	8:01	210	210	112	86,5	1.45	38/95/150	G1/2	Φ29	16	18	32	No proporcionado	-	-	-	-
0,25	8:01	250	250	112	86,5	1.45	38/95/150	G1/2	Φ29	16	18	32	No proporcionado	-	-	-	-
0,32	8:01	100	100	116,5	89	1.1	38/95/150	G1/2	Φ29	16	18	32	No proporcionado	-	-	-	-
0,32	8:01	210	210	121	95	1,75	38/95/150	G1/2	Φ29	16	18	32	No proporcionado	-	-	-	-
0,32	8:01	250	250	121	95	1,75	38/95/150	G1/2	Φ29	16	18	32	No proporcionado	-	-	-	-
0,35	8:01	100	100	121	89	1.15	38/95/150	G1/2	Φ29	16	18	32	No proporcionado	-	-	-	-
0,35	8:01	210	210	124	95	1.8	38/95/150	G1/2	Φ29	16	18	32	No proporcionado	-	-	-	-
0,35	8:01	250	250	124	95	1.8	38/95/150	G1/2	Φ29	16	18	32	No proporcionado	-	-	-	-
0,5	8:01	210	210	133	106	2.3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0,5	8:01	250	250	133	106	2.3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0,75	8:01	210	210	148,5	121	3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0,75	8:01	250	250	152	123	3.5	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1	8:01	210	210	160	138	3.8	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1	8:01	250	250	163	142	5	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1.4	8:01	210	210	174	153	5.9	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1.4	8:01	250	250	174	153	5.9	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2	8:01	210	210	202	169	7.6	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2	8:01	250	250	205	172	9.2	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2.8	4:01	210	210	250	169	9.2	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
2.8	4:01	250	250	255	172	11,5	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
3.5	4:01	210	210	289	173	13.8	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
3.5	4:01	250	250	289	173	13.8	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
