Válvulas de bola de seguridad AQF

Las válvulas de bola de seguridad AQF se utilizan principalmente en acumuladores de vejiga hidráulica como accesorios de seguridad, interrupción del flujo y descarga. La válvula de seguridad mantiene el valor de presión establecido en el sistema. Cuando la presión excede el valor establecido, la válvula de seguridad se abre para evitar la sobrecarga del sistema. Es especialmente esencial para acumuladores en sistemas cerrados, previniendo eficazmente los daños causados por aumentos repentinos de la carga externa.

Su función principal es proteger el acumulador y todo el circuito hidráulico controlando el flujo de fluido hidráulico para evitar la sobrecarga y descarga del sistema.

Características: Estructura compacta, tamaño pequeño, seguro y conveniente, operación simple.

Solicitar cotización >

ANTERIOR:No previous product SIGUIENTE:No next product

Funciones principales y principio de funcionamiento

1. Ajuste y alivio de presión: La válvula tiene una estructura de resorte interno o válvula piloto. Cuando la presión del sistema hidráulico excede el valor de seguridad establecido por el usuario (por ejemplo, 31,5 MPa), la válvula se abre automáticamente, liberando rápidamente fluido hidráulico para evitar un mayor aumento de presión que podría provocar la explosión del acumulador o la ruptura de la tubería.

2. Interrupción del flujo de seguridad: actúa como una "puerta" entre el acumulador y el sistema. En caso de un impacto repentino de alta carga en el sistema, la válvula de seguridad puede cortar rápidamente el circuito de aceite, protegiendo el equipo contra daños.

3. Descarga y Drenaje de Aceite: Además de su función protectora, también se utiliza comúnmente como válvula de drenaje de aceite para drenar rápidamente el aceite del acumulador para su mantenimiento o reemplazo.

Producto
Descripción

Podemos diseñar y desarrollar de acuerdo a las necesidades de nuestros clientes para satisfacer los requerimientos de diferentes clientes.

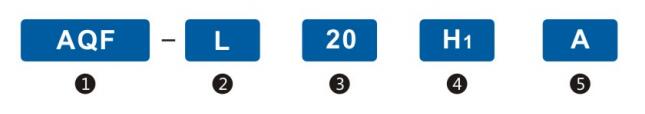

Designaciones de modelos

1. Válvula de bola de seguridad

2. L: Conexión roscada directa

LS: Ángulo recto~~

LW: Tripartito~~

3. Diámetro nominal: 20, 25, 32, 40 mm

4. Presión nominal:

H1--10 MPa

H2--20 MPa

H3--31,5 MPa

5. Tipo de estructura: Directa

Especificaciones del producto

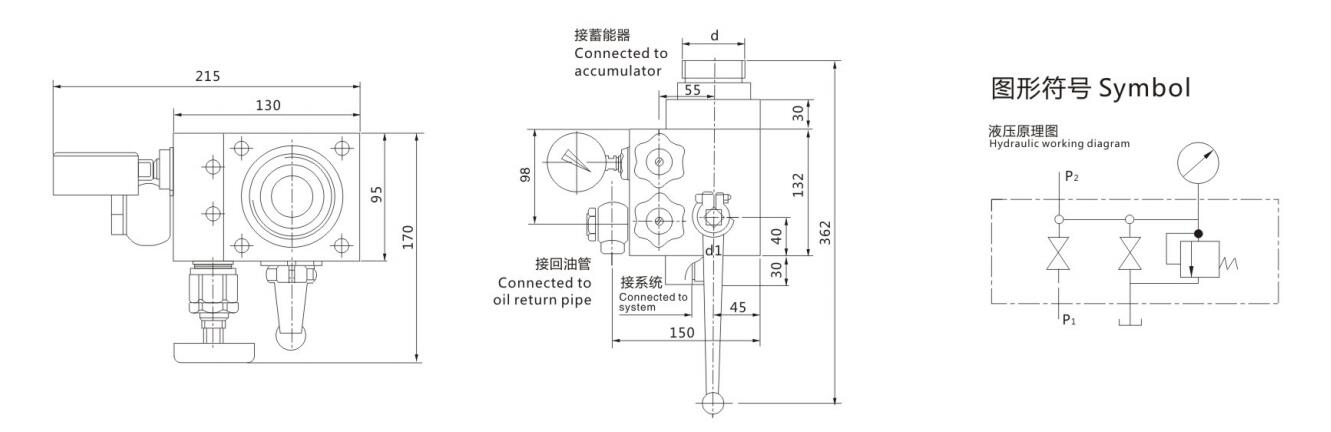

Dimensión general

Modelo	Flujo nominal (Válvula de seguridad) (L/min)	Flujo nominal (Válvula de bola) (L/min)	Tamaño de conexión d (mm)	Tamaño de conexión d1 (mm)	Acumulador coincidente (L)
AQF-L25H※-A	40	100	M42×2 o M27×2	M33×2	1,6~10
AQF-LS25H※-A	40	100	M42×2 o M27×2	M33×2	1,6~10
AQF-LW25H※-A	40	100	M42×2 o M27×2	M33×2	1,6~10
AQF-L32H※-A	63	160	M60×2 o M42×2	M42×2	10~100
AQF-LS32H※-A	63	160	M60×2 o M42×2	M42×2	10~100
AQF-LW32H※-A	63	160	M60×2 o M42×2	M42×2	10~100
AQF-L40H※-A	100	250	M72×2 o M60×2	M48×2	10~100
AQF-LS40H※-A	100	250	M72×2 o M60×2	M48×2	10~100
AQF-LW40H※-A	100	250	M72×2 o M60×2	M48×2	10~100
